Autorotor分割器 你现在所在的位置:首页 > 整厂精益规划 > Autorotor分割器

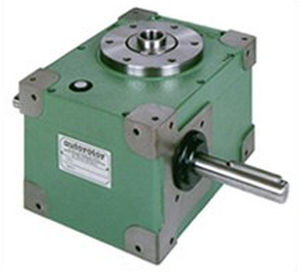

OT系列震荡式直角重载分度器 最大支持90度

OT系列震荡式直角重载分度器 最大支持90度


【Profile/简介】

AUTOROTOR OSCILLATING drive OT series 5 is a mechanical square axis device. A mechanical cam with followers transforms the inlet shaft uniform rotation into a predetermined oscillation of the output turret.
OT5 系列Autorotor摆动式驱动是机械式的直角轴设备。一个机械凸轮与配套装置将输入的匀速转动转化为设定的摆动输出到工作台。
The oscillation angle can be up to 90°. The cam shape generates an angular displacement of the turret which follows mathematically set acceleration curves.
摆动角度可以达到90°. 通过凸轮的形状变化来按照加速曲线产生角度的偏移。


【Characteristics/特性】

1.       High tensile steel cam with hardened and round profiles淬火硬化圆形外缘高强度钢凸轮
2.       Cam followers for high load重载用凸轮从动滚轮
3.       High tensile steel indexing disc高强度钢分度盘
4.       Hollow inlet power shaft on enquiry. It can easily fit different types of reducers按需要可以选配中空输入轴。轻松适配不同型号的减速机
5.       Hollow output indexing shaft中空输出轴
6.       Opposite conical roller bearing for input-output shaft输入输出轴采用倒锥形滚珠轴承
7.       Prearrangement for reducer direct installation预留减速机安装位
8.       Sealed prismatic case. Long life grease lubrification密封棱柱形箱体&油脂润滑,确保长使用寿命
9.       Threaded mounting holes螺纹安装孔
10.   Machined planes for flat contact机加工法兰确保平面接触
